Einfache Anleitung zur Sicherung stationärer Batterien.
Andere Stationeers-Anleitungen:
- Super einfaches Stahlschmelzen.
- Super einfache Autocycling-Luftschleuse.
- Einfaches Gasfiltrationssystem.
- Einfacher Logikchip-Solartracker.
- Einfache Stapelautomatisierung.
- Errichten Sie Ihre erste Basis.
- Kurzanleitung für Auto-Solarenergie.
- Leitfaden für Ihre erste Druckbasis mit Airlock.
- Super einfache Grunddruckregulierung.
Übersicht
Anleitung zur stationären Batteriestromversorgung.
Das hier gezeigte System wurde im Kreativmodus erstellt und getestet.
Für diese Anleitung habe ich ein solarbetriebenes stationäres (Kit) Batterieladesystem auf dem Mars erstellt.
3 Solarpanels für 3 Batterien hier, funktionierten auf dem Mars bei Tageslicht einwandfrei.
Ich habe nur eine Reihe von Lichtern eingebaut um das System zu belasten, insbesondere nachts.
Aus irgendeinem Grund bringt Solar nicht genug Ladung in das System, ein Backup war erforderlich, um das Batteriearray aufrechtzuerhalten.
Oben:Hier gezeigt mit meinem Solar-Tracking-Setup und Batterie-Array, mit einem gasbetriebenen Generator als Backup.
Klicken Sie auf ein beliebiges Bild, um es in voller Größe anzuzeigen.
„Einfachheit ist die ultimative Raffinesse“ – Leonardo Da Vinci.
Stationäre Batterien
Oben:Stationärer (Kit) Akku
Ich habe den Moduswert der Batterie für die Logik in diesem System verwendet. Der Modus könnte als „Ladezustand“ gelesen werden.
Jeder Akku verfügt über 7 Modi, die durch die Farbblöcke auf der Vorder- und Rückseite des Geräts angezeigt werden.
- 0 keine Blöcke
- 1 1 Block, rot, blinkend
- 2 1 Block, rot
- 3 2 Blöcke, orange
- 4 3 Blöcke, gelb
- 5 4 Blöcke, grün
- 6 5 Blöcke, blau
Daher:
- 0 =nicht geladen/lädt
- 6 =vollständig aufgeladen
Die Vorderseite, auf die hier Bezug genommen wird, ist die Seite des Akkus mit Strom- und Datenanschlüssen.
Logik
Wenn eine Batterie weniger als vollständig aufgeladen ist, wird ein Backup aktiviert, um das Batterie-Array vollständig aufzuladen.
- WENN Batteriebetrieb <> 6 DANN
- Sicherungsladung aktivieren
- END IF
Der Batteriemoduswert wird vom Logikleser aus dem Datenport einer der Batterien gelesen.
Der Wert wird an die mathematische Vergleichseinheit übergeben, um zu testen, ob er gleich 6 ist oder nicht.
Die Speichereinheit speichert diesen Testwert 6.
Der Logic Writer wird signalisiert, wenn der Mode-Wert ungleich 6 ist.
Der Logic Writer löst den EIN-Zustand des Backups aus.
Die Batterien sind als Array miteinander verbunden.
Das Backup wird in das Solarpanel>Batterie-Array-Kabel eingehakt.
Oben:Grünes Kabel führt vom Datenport einer der Batterien in den linken Datenport des Logiklesers.
Detail

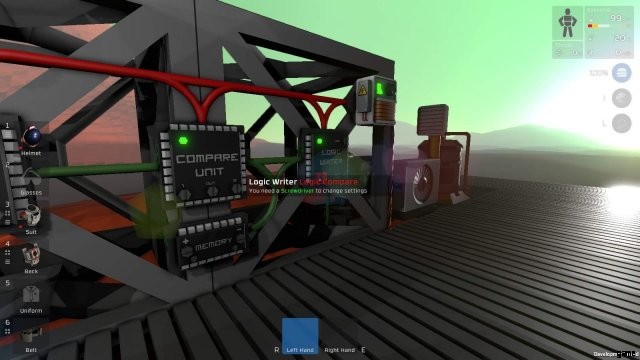

Die Komponenten und Einstellungen werden in den Bildern unten gezeigt.
Logikleser:
IN =stationäre Batterie
VAR=Modus
Vergleichseinheit:
1 =Logikleser
OUT =NotEquals
2 =Logikspeicher
Speichereinheit:
Satz =6
Logikautor:
IN =Logikvergleich
OUT =Gasbrennstoffgenerator
OUT VAR =EIN
Überlegungen
Das hier gezeigte System wurde im Kreativmodus erstellt und getestet.
Kein bekannter Grund, warum es in Survival nicht „funktioniert“ – die Kraftstoffversorgung des Gasbrennstoffgenerators müsste gewährleistet sein.
Das gezeigte System wird vom Batteriearray über einen kleinen Transformator (der 100 W ausgibt – ausreichend für den Logikaufbau) mit Strom versorgt, daher ist etwas Reststrom im Batteriearray erforderlich, damit es funktioniert. Angesichts der Tatsache, dass es aktiviert wird, wenn eine Batterie die volle Ladung verliert, sehe ich dies nicht als Problem für meine Verwendung an, jedoch könnte ein Area Power Controller (APC) mit einer kleinen installierten Batterie verwendet werden, um die Logikanordnung mit Notstrom zu versorgen. Die Vermutung, dass der APC nur benötigt wird, wenn alle Batterien leer sind.
Das Reserveladesystem kann während der Reserveladung auch alles mit Strom versorgen, was an die Batterien angeschlossen ist.
Die Lademenge und die Zeit, während der das Backup-Ladesystem aktiv ist, kann durch irgendetwas beeinflusst werden, das während des Backup-Ladens an die Batterien angeschlossen wird.
Beachten Sie die einfache Anordnung der Daten- und Stromkabel in dieser Anleitung. Es gibt mir eine bessere Vorstellung von Daten- und Stromflüssen.
Bei jedem Verkabelungsaufbau versuche ich, das Komponentenlayout nicht einzuengen, sondern bemühe mich, Platz für ein einfaches und intuitives Verkabelungslayout zu schaffen.
Oben:Das für diese Anleitung verwendete Solar-Tracking-Logik-Setup. Beachten Sie erneut die Einfachheit des Kabellayouts.
Backup-System
In dieser Anleitung sehen Sie das stationäre Batterie-Backup mit einem Gasbrennstoffgenerator als Backup, aber jedes System mit einem EIN/AUS-Zustand könnte hier verwendet werden.
Es wurde mit einem RTG getestet. Das RTG hat keinen EIN/AUS-Zustand, aber zwischen dem Logikaufbau und dem RTG wurde ein kleiner Transformator installiert, um die EIN/AUS-Fähigkeit zu ermöglichen.
Das tatsächlich verwendete Backup-System ist für die Zwecke dieses Handbuchs nicht wichtig, aber ich habe einige Bilder des hier verwendeten Gasbrennstoffgeneratorsystems zur Information beigefügt.
Oben:Gasbetriebener Generator wie installiert.
Grünes Datenkabel vom Logic Writer rein.
Rotes dickes Kabel raus, Haken in Solarpanel>Batterie-Array-Kabel
Oben:Gasmischung und -versorgung
Rotes schweres Kabel vom Batteriearray zum Power-Gasmischer.
Mischt flüchtige Stoffe (H2) und Sauerstoff (O2) bei 64/36.
Gasabfall in die Atmosphäre über passive Entlüftung.
